Lexus IS: Übersicht über den Toter-Winkel-Monitor

Das Toter-Winkel-Monitorsystem verfügt über 2 Funktionen;

  • Die Toter-Winkel-Monitorfunktion Unterstützt den Fahrer bei der Entscheidung über Spurwechsel
  • Die Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr Unterstützt den Fahrer beim Zurücksetzen des Fahrzeugs

Diese Funktionen benutzen dieselben Sensoren.

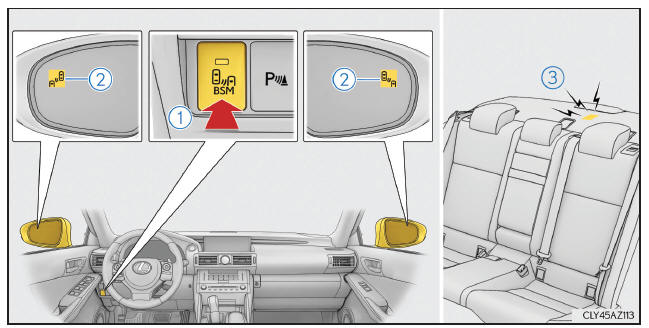

Lexus IS 300h. Übersicht über den Toter-Winkel-Monitor

  1. BSM-Hauptschalter

Durch Drücken des Schalters wird das System ein- oder ausgeschaltet. Wenn der Schalter eingeschaltet wird, leuchtet die Kontrollleuchte des Schalters und der Summer ertönt.

Gemeinsamer Schalter für die Toter-Winkel-Monitorfunktion und die Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr.

  1. Außenspiegelanzeigen

Toter-Winkel-Monitorfunktion: Wenn ein Fahrzeug im toten Winkel erkannt wird, leuchtet die Außenspiegelanzeige auf, wenn der Hebel für den Fahrtrichtungsanzeiger nicht betätigt wird, und die Außenspiegelanzeige blinkt, während der Hebel für den Fahrtrichtungsanzeiger betätigt wird.

Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr: Wenn ein Fahrzeug, das sich dem Fahrzeug von hinten rechts oder links nähert, erkannt wird, blinken die Außenspiegelanzeigen.

  1. Warnsummer für hinter dem Fahrzeug kreuzenden Verkehr

Wenn rechts oder links hinter dem Fahrzeug ein anderes Fahrzeug erkannt wird, das sich annähert, ertönt ein Summer hinter dem Rücksitz.

Die Sichtbarkeit der Außenspiegelanzeigen

Bei starkem Sonnenlicht ist die Außenspiegelanzeige möglicherweise schwer zu erkennen.

Hörbarkeit des Warnsummers für hinter dem Fahrzeug kreuzenden Verkehr

Die Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr kann schwer zu hören sein, wenn laute Geräuschquellen, wie z. B. das Audiosystem mit hoch aufgedrehter Lautstärke, vorhanden sind.

Bei einer Funktionsstörung im Monitor für den toten Winkel

Wenn eine Funktionsstörung des Systems aufgrund einer der folgenden Ursachen erkannt wird, werden Warnmeldungen angezeigt

  • Es liegt eine Funktionsstörung der Sensoren vor
  • Die Sensoren sind verschmutzt
  • Die Außentemperatur ist extrem hoch oder niedrig
  • Die Sensorspannung ist anormal

Zertifizierung für den Toter-Winkel-Monitor

  • Für in der Ukraine verkaufte Fahrzeuge

Typengenehmigungsnummer: 1O094.000966-13

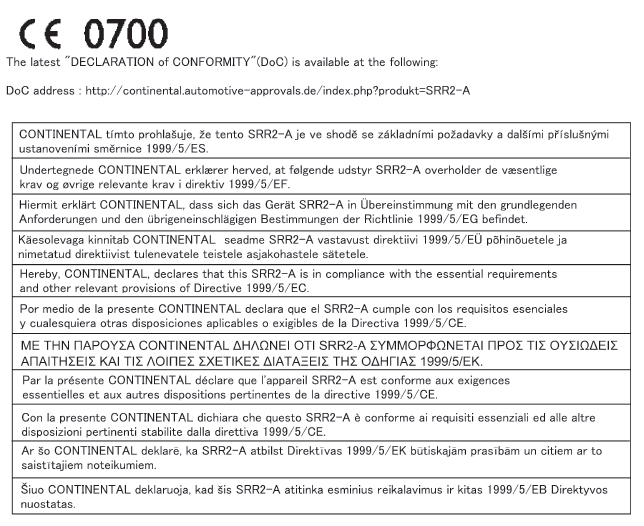

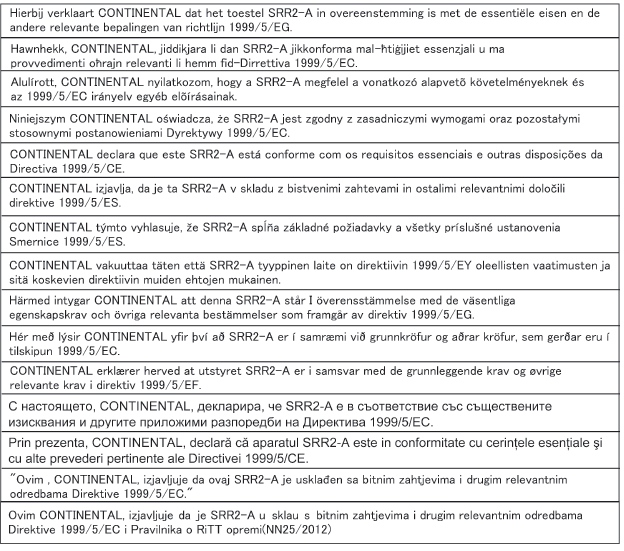

Außer für in der Ukraine verkaufte Fahrzeuge

Lexus IS 300h. Außer für in der Ukraine verkaufte Fahrzeuge

Lexus IS 300h. Außer für in der Ukraine verkaufte Fahrzeuge

ACHTUNG

Bedienung des Radarsensors

Ein Sensor für den Monitor des toten Winkels ist jeweils innen auf linker und rechter Seite der Heckstoßstange angebracht. Beachten Sie die folgenden Punkte, um sicherzustellen, dass der Monitor für den toten Winkel wirksam funktioniert.

  • Halten Sie den Sensor und dessen umgebenden Bereich an der Stoßstange stets sauber.
  • Setzen Sie den Sensor oder den umgebenden Bereich an der Stoßstange keinen starken Stößen aus. Selbst eine geringfügige Änderung der Position des Sensors kann eine Funktionsstörung des Systems zur Folge haben, und die Fahrzeuge, die in den Erkennungsbereich kommen, werden möglicherweise nicht erkannt. Wenn der Sensor oder der umgebende Bereich einen starken Aufprall erfährt, lassen Sie den Bereich immer von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.
  • Zerlegen Sie nicht den Sensor
  • Bringen Sie kein Zubehör und keine Aufkleber am Sensor oder dem umgebenden Bereich an der Stoßstange an.
  • Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich der Stoßstange vor.
  • Lackieren Sie den Sensor nicht und auch nicht den umgebenden Bereich an der Stoßstange.

Die Toter-Winkel-Monitorfunktion

Die Toter-Winkel-Monitorfunktion nutzt Radarsensoren, um Fahrzeuge zu erkennen, die auf der Nebenspur in einem Bereich fahren, der nicht im Außenspiegel widergespiegelt wird (toter Winkel), und informiert den Fahrer über die Außenspiegelanzeige über das Vorhandensein des Fahrzeugs.
