Kia Optima: Manuelles Klimaregelsystem

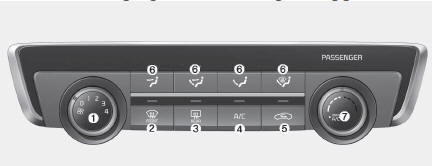

System im Überblick

Fiat Panda. System im Überblick

  1.  Gebläsedrehzahlregler
  2.  Windschutzscheibenheizung
  3.  Taste Heckscheibenheizung
  4.  Taste Klimaanlage
  5.  Frischluft-/Umlufttaste
  6.  Moduswahltaste
  7.  Temperaturregler

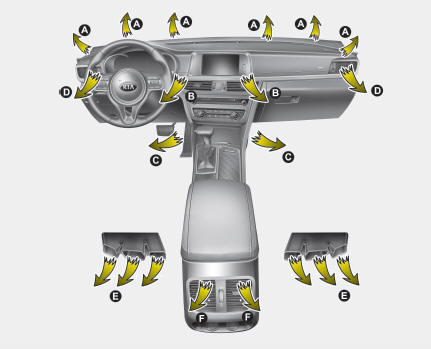

Lüftungsmodus

Fiat Panda. Lüftungsmodus

Fiat Panda. Lüftungsmodus

Die Modustaste steuert die Richtung des Luftstroms im Belüftungssystem.

Die Luft kann in den Fußraum, zu den Düsen im Armaturenbrett und zur Windschutzscheibe geleitet werden. Es werden fünf Symbole für die Darstellung der Lüftungsmodi MAX A/C, Kopfbereich, Kopfbereich & Fußraum, nur Fußraum, Fußraum & Windschutzscheibe sowie Windschutzscheibe entfrosten verwendet.

Der Modus MAX A/C wird verwendet, um den Fahrzeuginnenraum schneller abzukühlen.

Kopfbereich (B, D, F)

Der Luftstrom wird zum Oberkörper und in den Kopfbereich geleitet. Zusätzlich können die Luftdüsen verstellt werden, um den Luftstrom aus den Düsen umzulenken.

Kopfbereich & Fußraum (B, C, D, E, F)

Der Luftstrom wird in den Kopfbereich und in den Fußraum geleitet.

Fußraum (A, C, D, E, F)

Der größte Teil des Luftstroms wird in den Fußraum geleitet und ein kleiner Teil wird zur Windschutzscheibe und zu den Lüftungsdüsen für die Seitenscheiben geleitet.

Fußraum/Windschutzscheibe (A, C, D, E, F)

Der größte Teil des Luftstroms wird in den Fußraum und zur Windschutzscheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seitenscheiben geleitet.

Windschutzscheibe entfrosten (A, D)

Der größte Teil des Luftstroms wird zur Windschutzscheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seitenscheiben geleitet.

HINWEIS  Zweite Reihe der Luftdüsen (E, F)

  •  Der Luftstrom der Lüftungsdüsen für die 2. Sitzreihe wird von der vorderen Klimaanlage geregelt und über einen Innenluftkanal am Boden (E, F) geführt.
  •  Der Luftstrom der Lüftungsdüsen für die 2. Sitzreihe (E, F) kann aufgrund des längeren Wegs schwächer sein als aus den Lüftungsdüsen am Armaturenbrett.

Lüftungsdüsen im Armaturenbrett

Fiat Panda. Lüftungsdüsen im Armaturenbrett

Die Düsen können separat mit dem Stellrad geöffnet und geschlossen werden.

Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch Betätigung des Einstellhebels verändern, siehe Abbildung.

Auswahl von Max A/C

Fiat Panda. Auswahl von Max A/C

Der Modus MAX A/C wird verwendet, um den Fahrzeuginnenraum schneller abzukühlen.

Der Luftstrom wird zum Oberkörper und in den Kopfbereich geleitet.

In diesem Modus werden automatisch die Klimaanlage und der Umluftmodus eingeschaltet.

Temperaturregler

Fiat Panda. Temperaturregler

Mit diesem Drehknopf können Sie die Temperatur der aus den Luftdüsen strömenden Luft einstellen.

Um die Temperatur im Fahrzeuginnenraum zu ändern, drehen Sie den Knopf nach rechts, um warme oder heiße Luft zu erhalten und drehen Sie ihn nach links, um kühlere Luft zu erhalten.

Frischluft-/Umluftschaltung

Fiat Panda. Frischluft-/Umluftschaltung

Die Frisch-/Umluft-Regelung wird verwendet, um die Frischluftposition bzw.

Umluftposition auszuwählen.

Um die Stellung der Frisch-/Umluft-Regelung zu ändern, drücken Sie die Taste.

Umluftposition

Wenn die Umluftposition ausgewählt ist, wird Luft aus dem Fahrgastraum durch das Heizsystem gesaugt und gemäß der ausgewählten Funktion erwärmt oder gekühlt.

Frischluftposition

Wenn die Frischluftposition ausgewählt ist, tritt Luft von außen in das Fahrzeug ein und wird gemäß der ausgewählten Funktion erwärmt oder gekühlt.

HINWEIS Längerer Betrieb der Heizung in der Umluftposition (ohne eingeschaltete Klimaanlage) kann Beschlagen der Windschutzscheibe und der Seitenfenster verursachen und die Luft im Fahrgastraum kann stickig werden.

Zudem führt längere Verwendung der Klimaanlage in der Umluftposition zu übermäßig trockener Luft im Fahrgastraum.

WARNUNG
  •  Durch kontinuierliches Verwenden der Klimaanlage in der Umluftposition kann die Feuchtigkeit im Fahrzeug steigen, was die Scheiben beschlagen und die Sicht behindern kann.
  •  Schlafen Sie nicht in einem Fahrzeug mit eingeschalteter Klimaanlage oder Heizungsanlage. Dies kann aufgrund eines Abfalls des Sauerstoffgehalts bzw. der Körpertemperatur zu schweren Schäden oder zum Tod führen.
  •  Kontinuierliches Verwenden der Klimaanlage in der Umluftposition kann zu Benommenheit oder Schläfrigkeit und dem Verlust der Kontrolle über das Fahrzeug führen.

    Fahren Sie so viel wie möglich im Frischluftmodus, damit Luft von außen zugeführt wird.

Gebläsedrehzahlregler

Fiat Panda. Gebläsedrehzahlregler

Das Gebläse kann nur bei eingeschalteter Zündung bedient werden.

Mit diesem Drehknopf können Sie die Gebläsedrehzahl einstellen, um den aus den Luftdüsen strömenden Luftstrom zu regulieren. Um die Gebläsedrehzahl einzustellen, drehen Sie den Knopf nach rechts, um die Gebläsedrehzahl zu erhöhen oder nach links, um die Drehzahl zu verringern.

In der Schalterstellung "0" ist das Gebläse abgeschaltet.

Klimaanlage

Fiat Panda. Klimaanlage

Drücken Sie die Taste A/C, um die Klimaanlage einzuschalten (Die Kontrollleuchte im Schalter leuchtet bei eingeschalteter Klimaanlage auf).

Um die Klimaanlage abzuschalten, drücken Sie nochmals die Taste A/C.
