Kia Optima: Beschreibung der Sicherungs- und Relaiskästen
Die Sicherungs- und Relaiskästen der Kia Optima JF (2015–2020) sind essenzielle Komponenten für die elektrische Sicherheit und Funktionalität des Fahrzeugs. Ihre genaue Position und die korrekte Zuordnung der Sicherungen sind entscheidend für eine schnelle Diagnose und Reparatur elektrischer Probleme. Besonders bei der vierten Generation der Kia Optima ist die Vielfalt der Sicherungskästen – vom Armaturenbrett bis zum Motorraum – ein wichtiger Aspekt für die Wartung. In diesem Artikel erhalten Sie eine umfassende Übersicht über die verschiedenen Sicherungskästen und deren Belegung. Die Informationen helfen Ihnen, elektrische Störungen gezielt zu lokalisieren und die passenden Sicherungen zu identifizieren. Für alle, die ihre Kia Optima 4 Gen (2015–2020) selbst instand halten möchten, ist dieser Beitrag ein praktischer Leitfaden zur Orientierung im Sicherungssystem.
Auf der Unterseite der Sicherungs-/ Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/ Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
HINWEIS Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

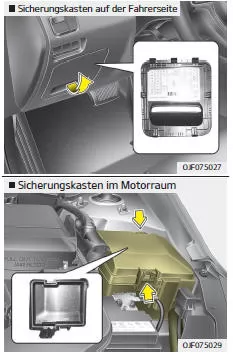

Sicherungskasten auf der Fahrerseite

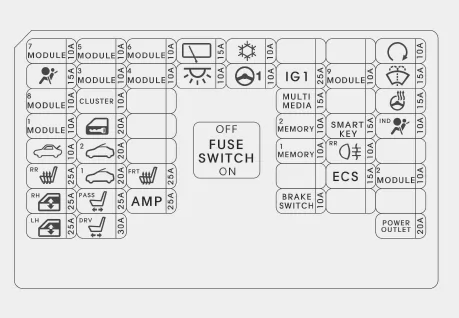

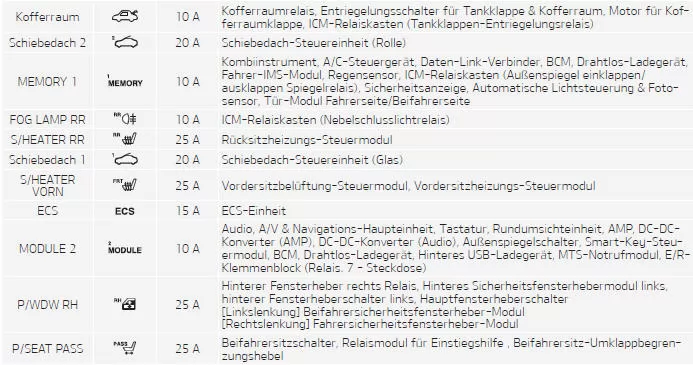

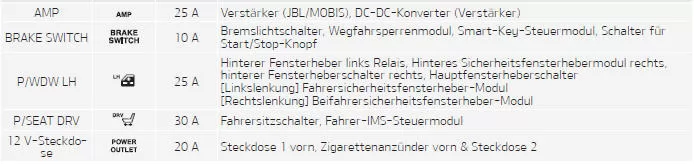

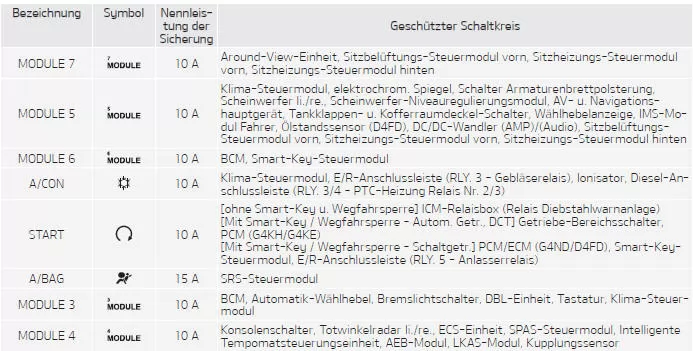

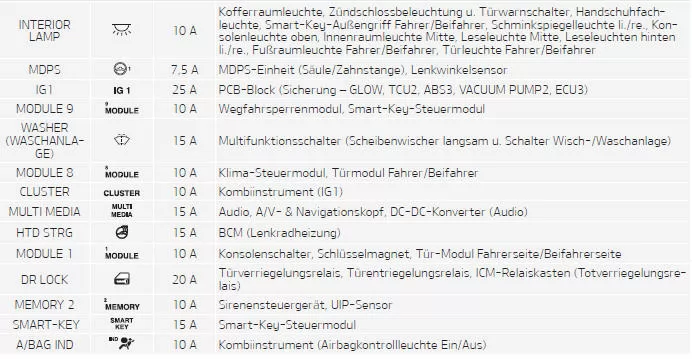

Armaturenbrett (Sicherungskasten auf der Fahrerseite)

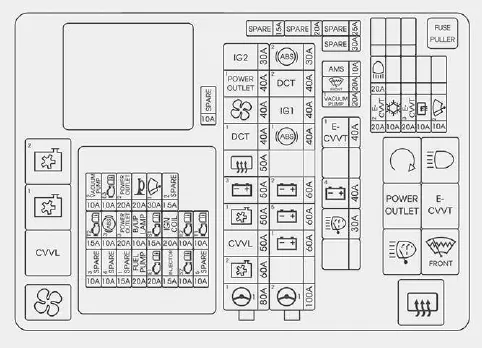

Sicherungskasten im Motorraum (Benzinmotor)

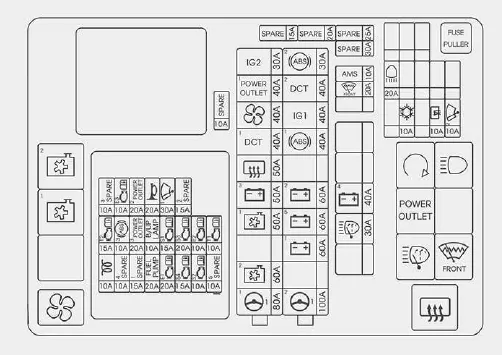

Sicherungskasten im Motorraum (nur Dieselmotor)

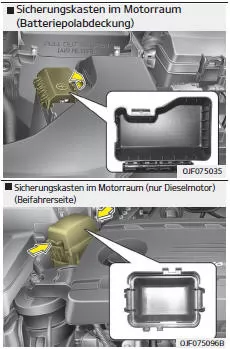

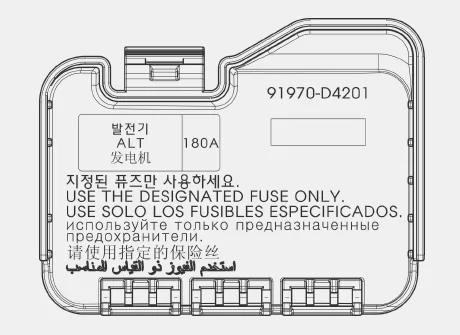

Sicherungskasten im Motorraum (Batterieklemmendeckel)

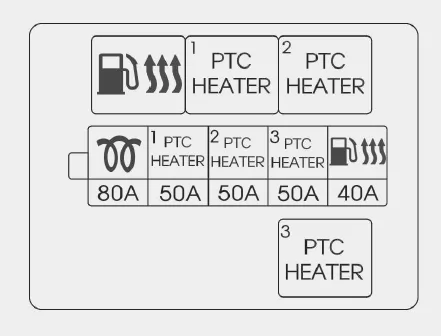

Sicherungskasten im Motorraum (Dieselmotor) (Beifahrerseite)

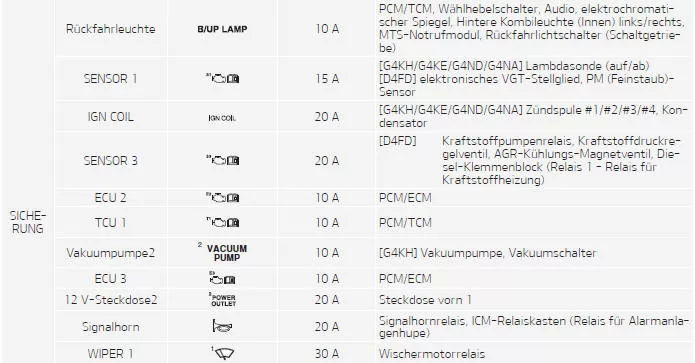

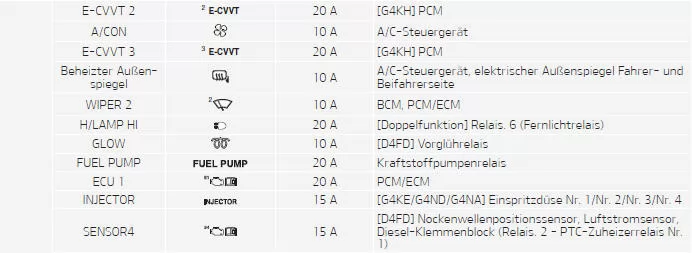

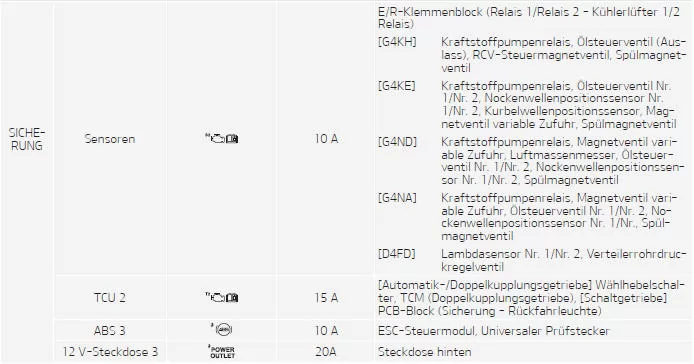

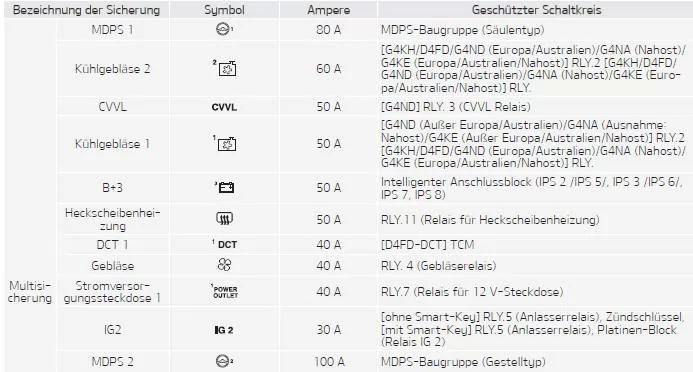

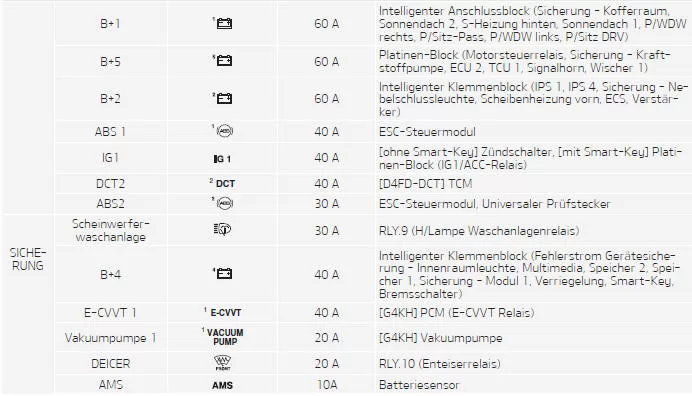

Sicherungskasten im Motorraum

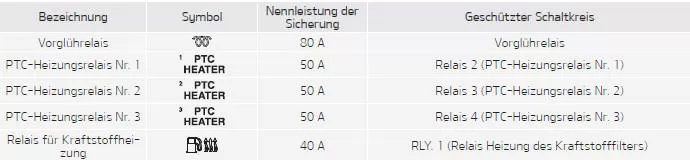

Sicherungskasten im Motorraum (Dieselmotor) (Beifahrerseite)
Schaltkreis

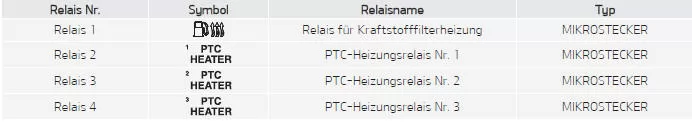

Relais
Die Sicherungs- und Relaiskästen im Kia Optima JF (2015–2020) sind klar strukturiert und bieten eine zuverlässige Übersicht über alle elektrischen Komponenten. Die Legenden auf den Deckeln helfen bei der schnellen Identifikation der Sicherungen und Relais.
Besonders bei Wartungsarbeiten oder Fehlersuche ist die genaue Kenntnis der Positionen und Amperezahlen entscheidend. Der Kia Optima 4 Gen (2015–2020) bietet hier eine vorbildliche Dokumentation, die sowohl im Innenraum als auch im Motorraum leicht zugänglich ist.
Ein regelmäßiger Blick auf die Sicherungskästen kann helfen, elektrische Probleme frühzeitig zu erkennen. So bleibt Ihr Fahrzeug sicher und funktionstüchtig – ganz gleich ob Benzin- oder Dieselmotor.
