Sicherungen

Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.

Das Fahrzeug verfügt über zwei Sicherungskästen:
■ im vorderen linken Bereich des Motorraums,
■ im Innenraum hinter dem Staufach bzw. in Rechtslenkern hinter dem Handschuhfach.

In einem Kasten oberhalb der Plusklemme der Batterie befinden sich einige Hauptsicherungen. Bei Bedarf von einer Werkstatt austauschen lassen.

Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

Eine defekte Sicherung ist am durchgebrannten Schmelzfaden erkennbar.

Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.

Einige Funktionen können durch mehrere Sicherungen abgesichert sein.

Sicherungen können auch ohne Bestehen einer Funktion eingesetzt werden.

Sicherungszieher
Im Sicherungskasten des Motorraums kann ein Sicherungszieher untergebracht sein.

Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen von Sicherungen stecken und Sicherung herausziehen.

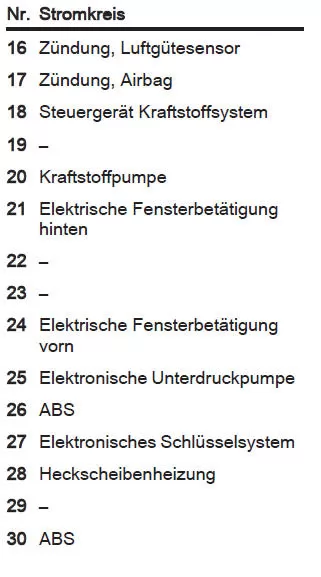

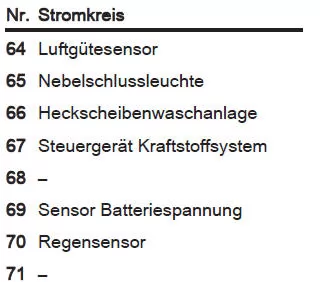

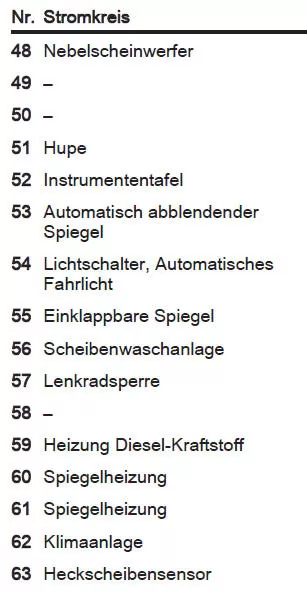

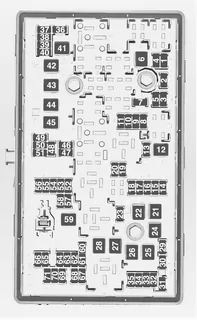

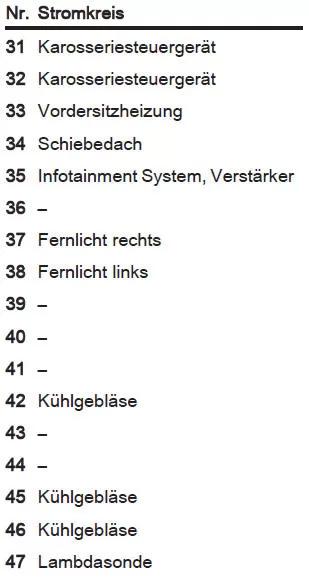

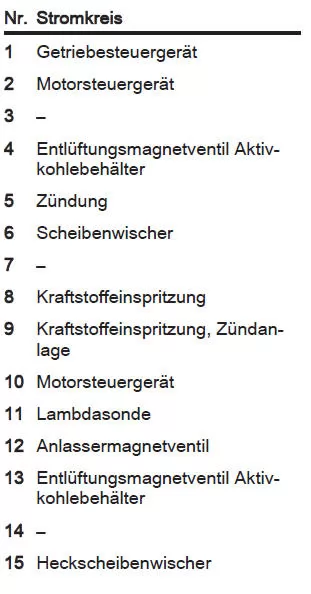

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im vorderen linken Bereich des Motorraums.

Abdeckung lösen, anheben und abnehmen.

Möglicherweise gelten nicht alle Beschreibungen des Sicherungskasten in dieser Betriebsanleitung für Ihr Fahrzeug. Beachten Sie beim Überprüfen des Sicherungskasten die Beschriftung des Kastens.

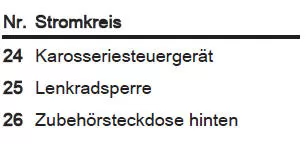

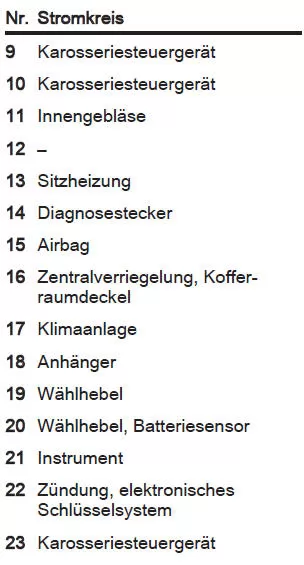

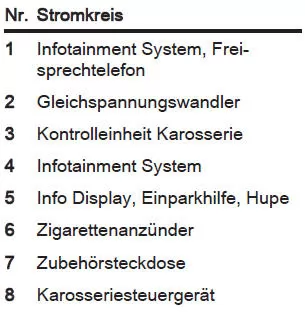

Sicherungskasten in der Instrumententafel

Der Sicherungskasten befindet sich hinter dem Staufach in der Instrumententafel.

1. Das Fach öffnen.
2. Die Unterseite des Fachs in Richtung der Pfeile ausbauen.

3. Das Fach durch beide Aussparungen in Richtung der Pfeile herausnehmen.

Das Fach in umgekehrter Reihenfolge einbauen.

In Rechtslenkern befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Handschuhfach öffnen und Abdeckung entfernen.

Möglicherweise gelten nicht alle Beschreibungen des Sicherungskasten in dieser Betriebsanleitung für Ihr Fahrzeug. Beachten Sie beim Überprüfen des Sicherungskasten die Beschriftung des Kastens.
